異步電機變頻器工作原理是什么?奕步電機分享

發布時間:2020-06-18 15:14:05 瀏覽數:4295次

異步電機變頻器工作原理就是變頻器進行變頻運作的原理,異步電機變頻器的功能十分強大,除了應用于電機作工速度的頻率變化以外,在改變電機的啟動電流中也有應用。

異步電機變頻器工作原理

1. 異步電機變頻器,顧名思義,就是可以改變頻率的器件,它是一個頻率和電壓能調整輸出的交流電源而已,主要用來給異步電機進行調速使用。

2. 在變頻器沒有出現以前,異步電機調速是非常麻煩的,因為轉速和轉矩不是一條直線,比如通過滑差頭來調速,或者簡單的降壓調速等等,效果都不理想。點擊閱讀:變頻電機型號標準、命名與選型技巧。

3. 根據三相異步電機的轉速公式,轉速n=60*f/p(1-s),其中p是極對數,s是轉差率,f是電源的頻率,只要能輸出一個頻率可控的交流電源,三相異步電機的轉速就可以順利改變,這個就是變頻器工作原理的根本。

變頻電機

不同類型的異步電機變頻器工作原理

1. 異步電機變頻器的輸入電流是交流電,輸出也是交流電,將工頻交流電直接轉換成頻率、電壓均可控制的交流,又稱直接式變頻器;

2. 異步電機變頻器工作原理還有交變直變交型,這種模式的異步電機變頻器的輸入是交流,變成直流再變成交流輸出將工頻交流電通過整流變成直流電,然后再把直流電變成頻率、電壓、均可控的交流電。又稱為間接變頻器。多數情況都是交直交型的變頻器。

3. 異步電機變頻器主電路是給異步電動機提供調壓調頻電源的電力變換部分,變頻器的主電路大體上可分為兩類:電壓型是將電壓源的直流變換為交流的變頻器,直流回路的濾波是電容。電流型是將電流源的直流變換為交流的變頻器,其直流回路濾波是電感。

4. 異步電機變頻器主要由三部分構成,將工頻電源變換為直流功率的“整流器”,吸收在變流器和逆變器產生的電壓脈動的“平波回路”,以及將直流功率變換為交流功率的“逆變器”。

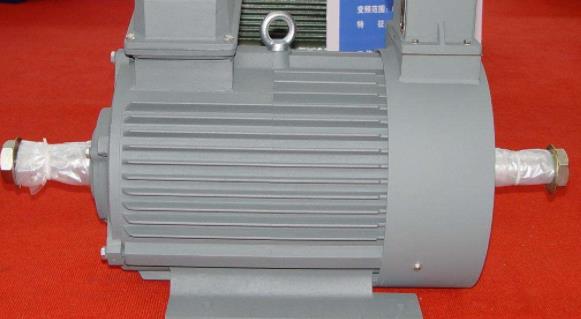

變頻電機

(1)整流器:最近大量使用的是二極管的變流器,它把工頻電源變換為直流電源。也可用兩組晶體管變流器構成可逆變流器,由于其功率方向可逆,可以進行再生運轉。點擊閱讀:變頻電機接線實物圖、分類及控制方式。

(2)平波回路:在整流器整流后的直流電壓中,含有電源6倍頻率的脈動電壓,此外逆變器產生的脈動電流也使直流電壓變動。為了抑制電壓波動,采用電感和電容吸收脈動電壓(電流)。裝置容量小時,如果電源和主電路構成器件有余量,可以省去電感采用簡單的平波回路。

(3)逆變器:同整流器相反,逆變器是將直流功率變換。

為所要求頻率的交流功率,以所確定的時間使6個開關器件導通、關斷就可以得到3相交流輸出。以電壓型pwm逆變器為例示出開關時間和電壓波形。

異步電機變頻器目前已經成為異步電機中最常用的調速方式之一,隨著變頻技術的繼續發展和應用,變頻器使用的涉及范圍在各行各業都十分常見。
